Светодиодные УФ LED-блоки Ushio

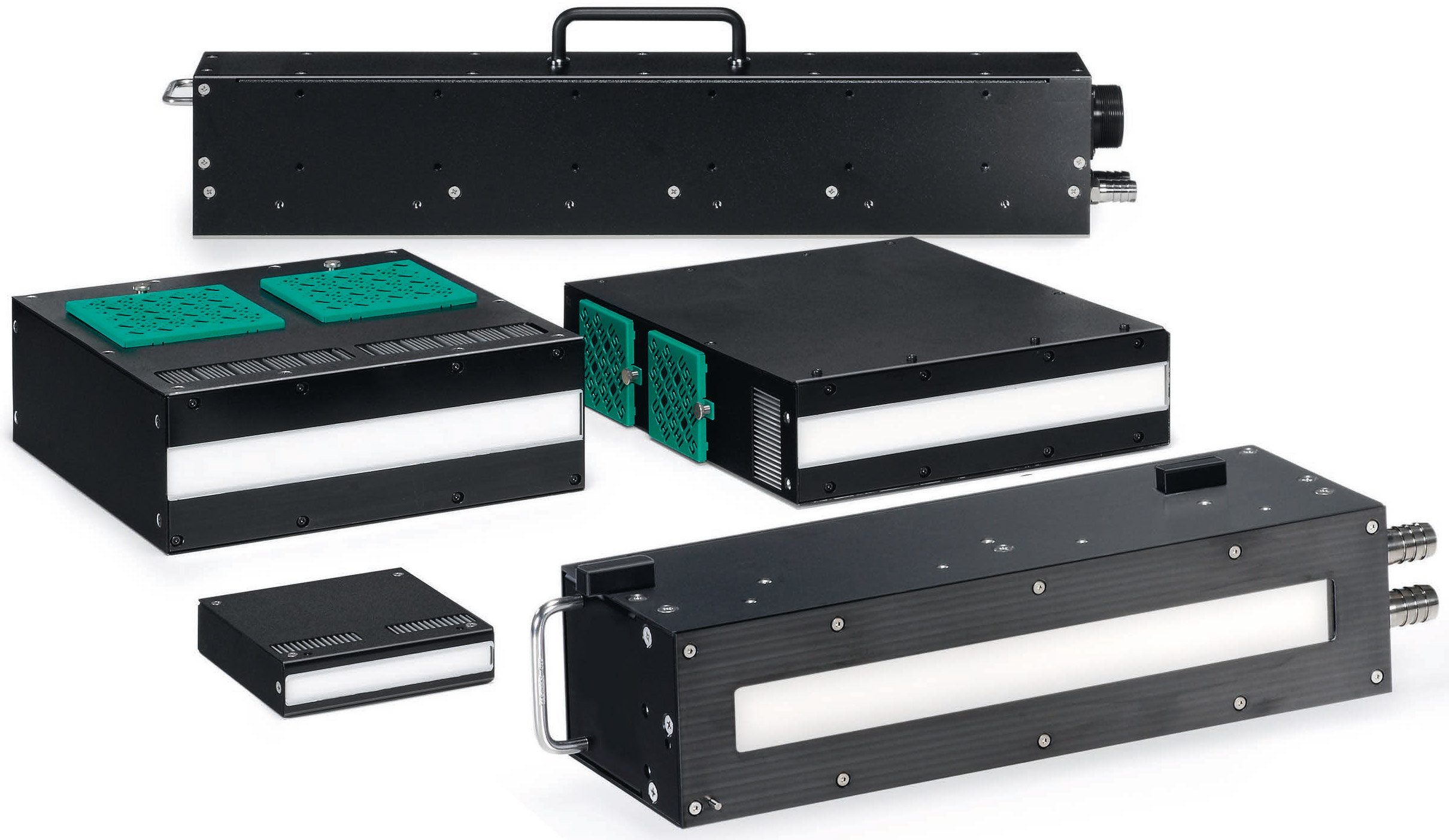

Светодиодные УФ-модули
Новая серия UniJet с высокой мощностью
Разнообразные индивидуальные конструкции USHIO серий A, E и i разработаны для использования уникальных особенностей для многочисленных применений УФ при обработке и печати в коммерции и промышленности. Благодаря таким функциям, как водяное охлаждение, воздушное охлаждение и регулировка яркости, каждый пользователь может быть уверен в том, что его конкретные потребности будут удовлетворены.
Светодиодные УФ-модули UniJet имеют явные преимущества над ртутными лампами для обработки и полиграфии. Они безопасны в эксплуатации, а эффективная конструкция обеспечивает значи- тельную экономию электроэнергии. Превосходная производи- тельность данной серии также обеспечивает высокую пиковую интенсивность, стабильность и равномерность. Компактный дизайн и срок эксплуатации более 10 000 часов для UniJet-серии предлагает пользователю удобство и простоту эксплуатации.
Основные области применения:
- Рулонная печать
- УФ-струйные принтеры
- Сушка УФ-чернил
- 3D-печать
- Отверждение кромки
- Точечное отверждение
- Обработка изображений
- Производство вафель
Особенности:
- тсутствие ртути
- тсутствие озона
- нергоэффективность
- ысокое пиковое излучение при компактном исполнении
- олгий срок службы, более 10 000 часов
- одяное охлаждение, воздушное охлаждение
- лина волны 365, 385, 395 и 405 нм

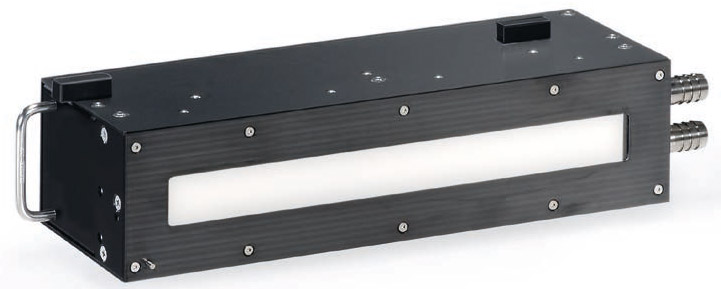

UniJet серии A (водяное охлаждение)
- Сверхвысокая удельная мощность до 24 Вт/см2
- Работа от 100-240 В переменного тока 50/60 Гц
Серия А
| Тип модуля | A90 | A180 | A270 | A360 | A450 | A540 |
|---|---|---|---|---|---|---|
| Тип охлаждения | Водяное охлаждение | |||||
| Размер окна (мм) | 90 | 180 | 270 | 360 | 450 | 540 |
| Пиковое излучение (Вт/см2) | 16 Вт/см2 при 365 нм, 24 Вт/см2 в 385-405 нм | |||||
| Диапазон регулировки яркости (%) | 10 ~ 100% | |||||
UniJet серии Е (воздушное охлаждение)
USHIO предлагает 3 различных типа светодиодных УФ-модулей серии Е для струйной печати и 3D-печати. Все три типа доступны в разных конфигурациях.

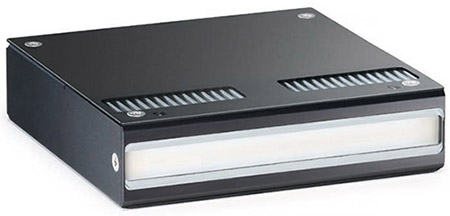

Тип HD (высокая доза)
Высокая накопленная интенсивность излучения (величина дозы) вдоль короткой оси является наиболее подходящей для струйных принтеров или других применений, где требуется быстрая сушка. Масштабируемое шлейфовое подключение сконструировано для 3 модулей серии E или 2 модулей серии E II.

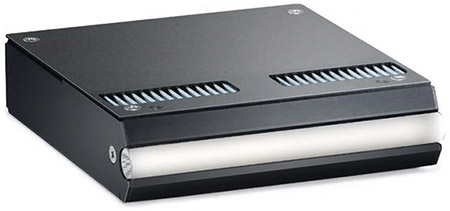

Тип HC (высокая конденсация)
Высокое пиковое излучение достигается за счет фокусировки света с помощью встроенного стержня. Тип HC наиболее подходит для УФ-отверждения или других применений бокового излучения. Масштабируемое шлейфовое подключение сконструировано для 2 модулей серии E или 2 модулей серии E II.

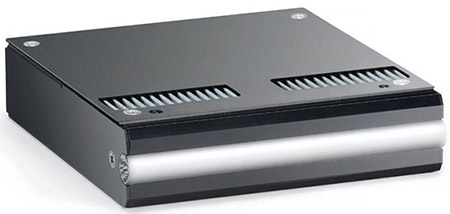

Тип U-DOS (направленная оптическая система)
Современная оптическая технология USHIO обеспечивает угол распределения излучения и фокусирует свет очень эффективно. Технология предотвращает засорение печатающей головки за счет УФ-отражения. Масштабируемое шлейфовое подключение расширяется до 3 модулей серии E или 2 модулей серии E II.
| Тип модуля | E110 HD (высокая доза) | E110 HC (высокая конденсация) | E110 U-DOS (направленная оптическая система Ushio) |
|---|---|---|---|
| Тип охлаждения | Воздушное охлаждение | ||
| Размер окна (мм) | 109 × 10 | 110 × Стержневая линза | 110 × Стержневая линза |
| Пиковое излучение (Вт/см2) | 3 (окна) на 385/395/405 нм, 1,8 (окна) на 365 нм | 3 (W.D10 мм) при 385/395/405 нм | 1,5 (W.D5 мм) при 385/395/405 нм |
| Диапазон регулировки яркости (%) | От 10 до 100% | ||
| Тип модуля | E075Ⅱ HD, E110Ⅱ HD (высокая доза) | E075Ⅱ HC, E110Ⅱ HC (высокая конденсация) | E075Ⅱ U-DOS, E110Ⅱ U-DOS (направленная оптическая система Ushio) |
|---|---|---|---|
| Тип охлаждения | Воздушное охлаждение | ||
| Размер окна (мм) | 75 × 10, 109 × 10 | 76 × стержневая линза, 76 × стержневая линза, |
110 × стержневая линза, 110 × стержневая линза |
| Пиковое излучение (Вт/см2) | 7 (окон) на 385/395/405 нм, 4,2 (окна) на 365 нм | 4 (W.D10 мм) при 385/395/405 нм | 3 (W.D10 мм) при 385/395/405 нм |
| Диапазон регулировки яркости (%) | От 10 до 100% | ||
| Тип модуля | E075III HC, E110III HC (высокая конденсация) | E075III U-DOS, E110III U-DOS (направленная оптическая система Ushio) |
|---|---|---|
| Тип охлаждения | Воздушное охлаждение | |
| Размер окна (мм) | 75 × стержневая линза, 110 × стержневая линза |
76 × стержневая линза, 110 × стержневая линза |
| Пиковое излучение (Вт/см2) | 7 (W.D10 мм) при 385/395/405 нм | 4,5 (W.D10 мм) при 385/395/405 нм |
| Диапазон регулировки яркости (%) | От 10 до 100% | |

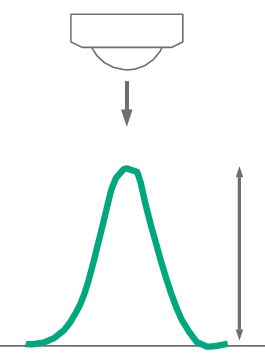

Три типа распределения интенсивности доступны при использовании уникальной оптической технологии Ushio. Кроме того, можно выбрать наиболее подходящую для ваших нужд комбинацию интенсивности, длины волны и распределения излучения.
Особенности серии E

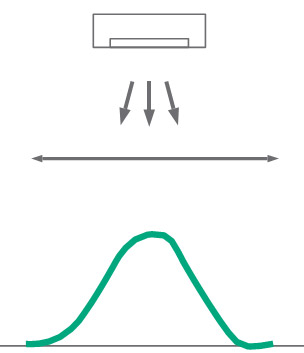

(высокая доза)
(высокая конденсация)

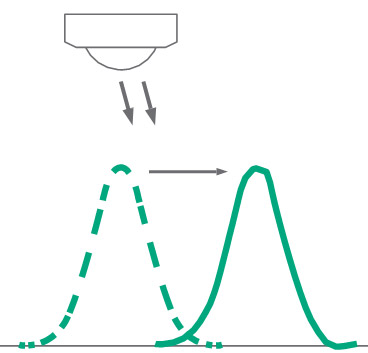

(направленная оптическая система Ushio )

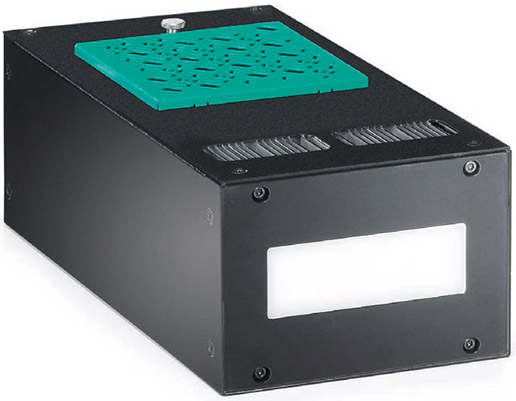

UniJet серии i (воздушное охлаждение)
- Высокая удельная мощность до 18 Вт / см2
- Многоваринтная регулировка яркости от 10 до 100%
- Масштабируемость из конца в конец с безграничным модулем
- Встроенный драйвер
- U-VIT (технология переменного освещения Ushio):
- включение/выключение функции частичной регулировки яркости может оптимизировать свет
- распределение, которое может способствовать экономии электроэнергии
- отлично настроенный процесс отверждения
Серия i-II
| Тип модуля | i60Ⅱ | i120Ⅱ | i185Ⅱ | i245Ⅱ | i310Ⅱ | i370Ⅱ | i430Ⅱ | I495Ⅱ |
|---|---|---|---|---|---|---|---|---|
| Тип охлаждения | Воздушное охлаждение | |||||||
| Размер окна (мм) | 60×25 | 120×25 | 185×25 | 245×25 | 310×25 | 370×25 | 430×25 | 495×25 |
| Пиковое излучение (Вт/см2) | 8 Вт/см2 при 365 нм, 16 Вт/см2 при 385-405 нм | |||||||
| Диапазон регулировки яркости (%) | От 10 до 100% | |||||||
Серия i-Ⅲ
| Тип модуля | i075Ⅲ | i150Ⅲ | i225Ⅲ | i300Ⅲ | i375Ⅲ | i450Ⅲ | i525Ⅲ |
|---|---|---|---|---|---|---|---|
| Тип охлаждения | Воздушное охлаждение | ||||||
| Размер окна (мм) | 75 × 40 | 150 × 40 | 225 × 40 | 300 × 40 | 375 × 40 | 450 × 40 | 525 × 40 |
| Пиковая длина волны (нм) | 365/385/395/405 | ||||||
| Пиковое излучение (Вт/см2) | 11,6/15,0/16,3/16,7 | ||||||
| Диапазон регулировки яркости (%) | От 10 до 100% | ||||||
Разработка совместно с USHIO
USHIO - это партнер, который прислушивается к вашим идеям и требованиям. Давайте оптимизируем ваши процессы в соответствии с вашими спецификациями и ожиданиями. Воспользуйтесь нашим опытом, чтобы вместе разработать индивидуальное решение, соответствующее вашим потребностям.
Уф led блоки – это современные запчасти для печатного оборудования. Спрос на уф-печать растет каждый год, технологии совершенствуются и все больше используются именно уф-отверждаемые чернила для широкоформатной печати.
Они доказали свое качество и практичность, поэтому все чаще на задний план отодвигаются сольвентные чернила и вперед входят уф led блоки. Будущее, по словам специалистов, как раз за UVLED системами.
Недаром уже сегодня мировые гиганты широкофоратной печати производят среди прочего своего оборудования принтеры с уф лед системой отверждения. В каталогах Мимаки, Роланд и других производителей можно увидеть такое оборудование.
Как уже говорилось выше, технологии совершенствуются и led блоки также имеют все больше преимуществ по сравнению с другими системами:
- высокая стабильность качества чернил;
- увеличенный срок годности чернил (1 год);
- отверждение чернил при мощности лампы в 8 Вт/см2;
- высокая стойкость к уф-излучению (5-15 лет стойкости цвета на солнце);
- высокая степень адгезии к материалу запечатка (чернила позволяют добиться неистираемого запечатка, помогает в этом и использование праймеров);
- запечатки могут быть матовыми или глянцевыми, если используется лак;
- возможность создания различных визуальных эффектов, от рельефа до триплекса и др.;
- при сходе с принтера запечаток полностью сухой и не липкий, что позволяет поддерживать качество и не портить запечатки при неправильном снятии с конвейера;
- готовый запечаток не требует дополнительной сушки;
- использование чистого белого оттенка, благодаря применению диоксида титана;
- скорость печати с уф led блоками сравнима с обычными уф-системами, т.е. находится на высоком уровне;
- принтеры, снабженные UVLED-блоками, имеют минимальное влияние на экологию и экономичное потребление энергии.
