Smart Energy 5000

Источники питания переменной частоты серии G5000 УФ разработаны для оборудования УФ-отверждения и широко применяются в этой сфере. Они используют высокочастотные квадратные волны напряжения со стабильным выходом для обеспечения чрезвычайно стабильного света от УФ-ламп, а система затемнения может обеспечить более высокую интенсивность света, чем традиционные трансформаторные + конденсаторные системы. Более высокая интенсивность приводит к более быстрому отверждению, меньшему нагреву от полюсов лампы и, следовательно, к увеличению срока службы лампы.

Основные характеристики:

1. Диапазон мощности: 3 кВт - 30 кВт.
2. Высокая энергоэффективность, экономия энергии 30% - 50% по сравнению с традиционными трансформаторами.
3. Стабильная выходная мощность, несмотря на колебания напряжения и температуры окружающей среды.
4. Простота, удобство и гибкость в использовании.
5. Уникальные функции одного ключа для запуска/остановки и одного ключа для снижения потребления энергии и продления срока службы.
6. Стандарт с интерфейсом связи RS-485 с поддержкой Modbus RTU.

Характеристики продукта и его сильные стороны - видимые конкурентные преимущества

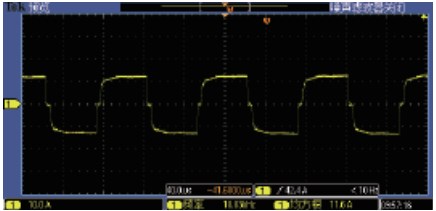

1. Стабильная мощность и непрерывная регулировка

Высокоскоростной переключатель с технологией преобразования частоты используется для быстрого переключения токов лампы, что позволяет лампе сохранять стабильную эмиссию света и значительно повышает световую интенсивность непрерывной системы УФ-затемнения по сравнению с традиционными трансформаторными + конденсаторными системами. Более высокая интенсивность приводит к более быстрому отверждению, меньшему нагреву от полюсов лампы и, следовательно, к увеличению срока службы лампы.

Сигналы ширины импульса (ШИМ-сигналы) с технологией переменной частоты могут непрерывно регулироваться в диапазоне от 0% до 100%, что позволяет обеспечить бесступенчатую регулировку мощности УФ-ламп и, таким образом, непрерывность затемнения.

2. Уникальная многоступенчатая быстрая настройка мощности

Благодаря сочетанию состояний ВКЛ/ВЫКЛ двух внешних переключателей можно создать четыре уровня значений мощности. Эта функция может напрямую и полностью заменить существующий режим работы трансформатора + конденсатора, подходящий для услуг ремонта. Сигналы ширины импульса (ШИМ-сигналы) с технологией переменной частоты могут непрерывно регулироваться в диапазоне от 0% до 100%, что позволяет обеспечить бесступенчатую регулировку мощности УФ-ламп и, таким образом, непрерывность затемнения.

3. Различные коммуникационные интерфейсы

Поддержка протоколов Modbus, Canopen, Ethernet и других коммуникационных протоколов позволяет осуществлять сетевое взаимодействие между несколькими источниками питания, а также между источниками питания и другим управляющим промышленным оборудованием для удовлетворения требований к высокопроизводительной системной интеграции.

4. Гибкое использование расширений

Все виды карт расширения с различными функциями могут использоваться для удовлетворения сложных требований, характерных для разных отраслей, без изменения основной части продукта. Это позволяет сократить время и затраты на разработку приложений, которые не могут быть гибко использованы в другом месте.

5. Полная защита

Доступны почти 20 видов защиты для обеспечения комплексной защиты оборудования, в то время как нормальная работа оборудования не вызывает дискомфорта.
Прием аналоговых сигналов обнаружения температуры (PT100, NTC), мониторинг температуры лампы в реальном времени и защита лампы от перегрева. Прием сигналов отказа от внешнего оборудования: когда внешнее оборудование выходит из строя, то источник питания переменной частоты сразу же посылает сигналы тревоги и остановки.

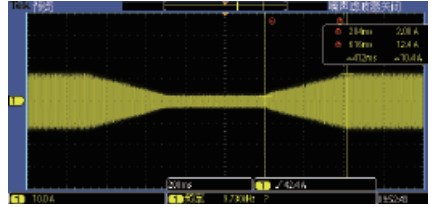

6. Быстрый динамический отклик для регулировки яркости

Инкрементные алгоритмы ПИД-регулирования очень быстро регулируют мощность. Для перехода от резервного питания к максимальной выходной мощности требуется всего 500 миллисекунд.

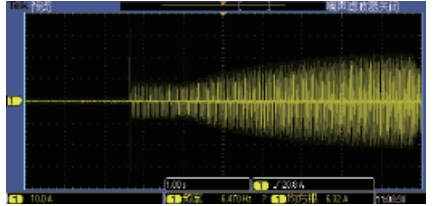

7. Плавный запуск и уменьшение воздействия

Лампа включается с помощью режима возбуждения туннеля, что делает процесс усиления освещения более плавным, чтобы мощность УФ-лампы неуклонно возрастала после возбуждения при стабильной выходной энергии, не зависящей от изменения температуры.

8. Уникальный режим ожидания для снижения потребления энергии и продления срока службы

Уникальный режим ожидания используется в сочетании со встроенным затвором УФ-системы. Когда затвор закрыт, источник питания УФ переходит в режим ожидания, и в этом случае тепло, выделяемое из лампы попадает на отражающую крышку, чтобы свести к минимуму повышение температуры.. Для поддержания стабильности
температуры лампы и предотвращения перегрева интенсивность излучения может быть уменьшена до 10% для снижения потребления энергии и продления срока службы. После перехода в режим ожидания, поскольку температура лампы остается постоянной, УФ-система может быстро восстановить заданную интенсивность излучения, необходимую для быстрого отверждения.

9. Независимые воздухоотводы и отвод отрицательного давления для теплоотвода

Тепло от радиатора отводится вытяжным вентилятором, так что повышение температуры источника преобразования частоты УФ-излучения не превышает 40°C. Эта конструкция эффективно улучшает повышение температуры источника питания с преобразованием УФ-излучения, а также эффективность работы и срок службы источника преобразования частоты УФ-излучения.

10. Управление вентилятором переменной частоты

Алгоритм векторного управления пространственным напряжением служит для преобразования в аналоговый выход, который управляет выходной частотой частотно-регулируемого привода и, таким образом, количеством воздуха для поддержания постоянного давления, температуры лампы и обеспечения быстрого отверждения. В режиме ожидания используется уникальный алгоритм управления для поддержания флуктуации давления лампы в определенном диапазоне, поэтому лампе требуется только 200 мс для выхода из состояния ожидания и достижения полной мощности согласно требованиям быстрого отверждения.

Характеристики продукта и его сильные стороны - измеримые конкурентные преимущества

 1. Высокая энергоэффективность.

Электрический КПД на уровне 97% может быть достигнут в широком диапазоне мощности, снижая на 30% - 50% потребляемую мощность по сравнению с традиционными трансформаторными системами и не менее 95% даже при использовании высокого напряжения. Эта высокоэффективная технология не только экономит эксплуатационные расходы, но и делает блоки управления более компактными и легкими.

2. Высокая стабильность

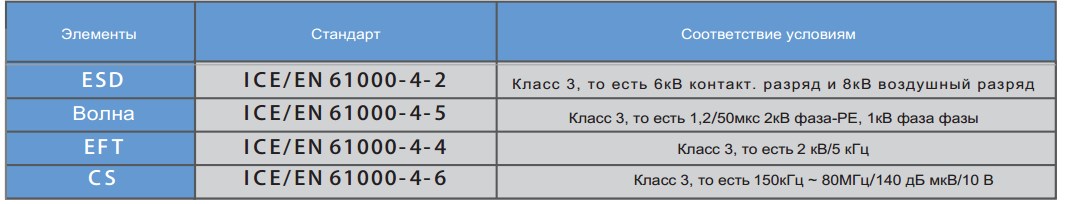

Всесторонний тест EMS. Согласно ICE/EN 61800-3, испытания показывают соответствие:

3. Долговечная конструкция

При использовании в следующих условиях:

• Температура окружающей среды: среднегодовая температура 30°C.
• Коэффициент загрузки: ниже 80%.
• Коэффициент использования: менее 20 часов в день.

Срок службы электролитического конденсатора 10 лет. Срок службы охлаждающего вентилятора 8 лет.

4. Гарантия и обеспечение качества

Для всех решений гарантия составляет 18 месяцев. Мы используем компоненты только после строгого отбора, проверяем каждую серию оборудования и одобряем ее использование только после удовлетворительного ввода в эксплуатацию.

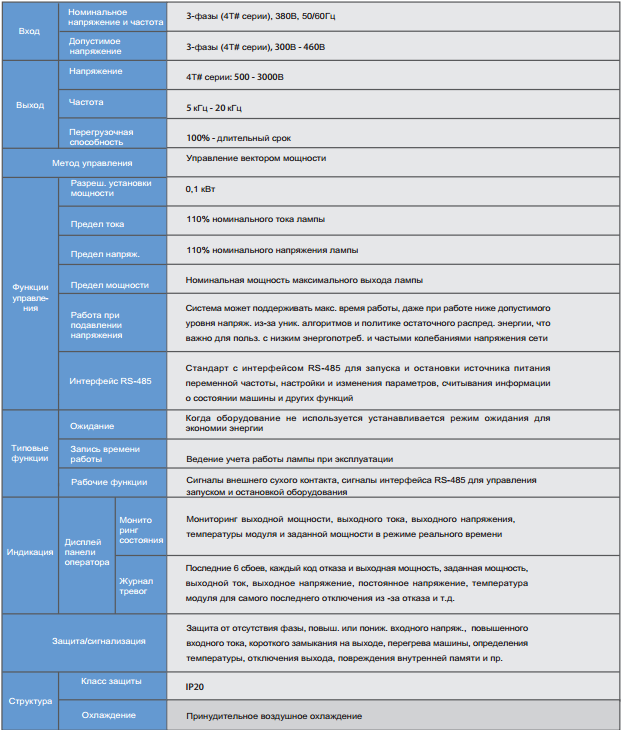

Серии модели 5000:

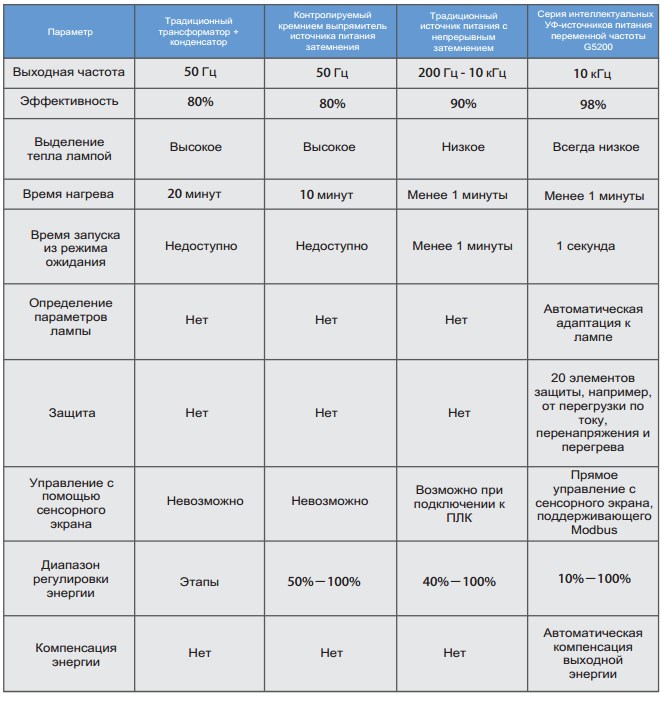

Сравнение производительности различных УФ-источников питания, доступных в настоящее время на рынке

Промышленное применение

• Быстрое УФ-отверждение в полиграфической промышленности.
• Быстрое УФ-отверждение краски в деревообработке.
• Быстрое УФ-отверждение поверхностного покрытия для резиновых и пластмассовых изделий.
• Быстрое УФ-отверждение поверхностного покрытия для металлических изделий.
• Быстрое УФ-отверждение поверхностного покрытия для электронных изделий.
• Быстрое УФ-отверждение поверхностного покрытия для различных линий окраски.

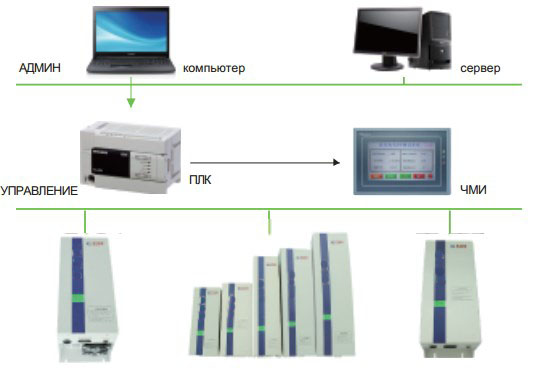

Монтажная схема при применении

Опции

Сенсорный экран, светодиодная клавиатура панели оператора, плата адаптера CANopen, плата адаптера Ethernet

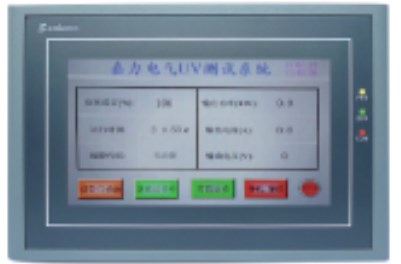

1. Сенсорный экран

• Старт/стоп интеллектуальн. УФ-источника питания переменной частоты.
• Мониторинг состояния УФ-источника питания переменной частоты в реальном времени и отображение кодов неисправностей.
• Мониторинг выходн. мощности, напряжения и тока в реальном времени.
• Переход в режим ожидания при простоях для экономии энергии.
• Запись в реальном времени хода работы лампы и напоминание об ее своевременной замене.
• Цифровая установка значения мощности от 0 до 100%.

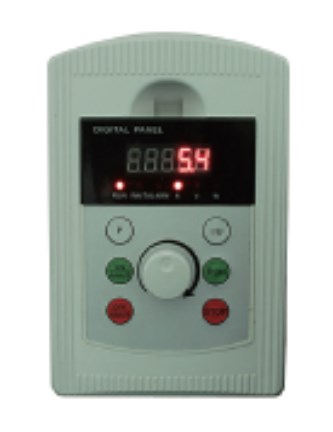

2. Светодиодная клавиатура панели оператора

• Старт/стоп интеллектуальн. УФ-источника питания переменной частоты.
• Мониторинг состояния УФ-источника питания переменной частоты в реальном времени и отображение кодов неисправностей.
• Мониторинг выходн. мощности, напряжения и тока в реальном времени.
• Переход в режим ожидания при простоях для экономии энергии.
• Запись в реальном времени хода работы лампы и напоминание об ее своевременной замене.
• Цифровая установка значения мощности от 0 до 100%.

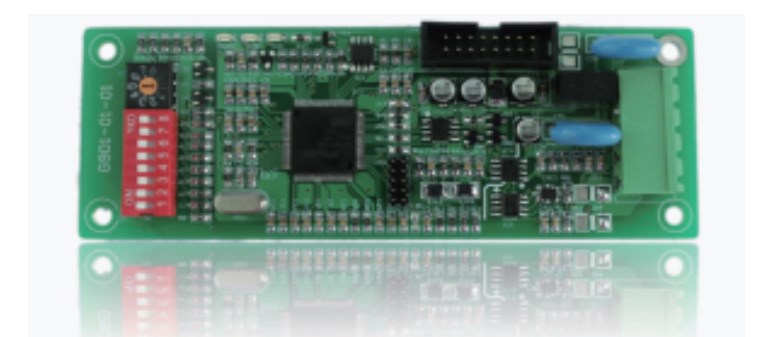

3. Плата адаптера CANopen

• Поддержка интерфейса CAN2.0A в соответствии с ISO-11898.
• Расширенная защита от электростатического разряда и изолированный интерфейс трансивера CAN.
• Низкая задержка связи, мин. задержка менее 2 мс, высокая скорость передачи и низкая частота ошибок в битах, отвечающие требованиям процессов управления высокого уровня и приложений для управления.
• Выбираемые скорости обмена и номера станций с внешними коммутаторами со скоростью передачи в диапазоне от 10 Кбит/с до 1 Мбит/с, номера станций от 1 до 127.
• Поддержка чтения и записи параметров источника питания переменной частоты для быстрого реагирования на требования потребителей для управление и доступом к источнику питания переменной частоты.
• Поддержка SDO-сервиса: поддержка стандартного режима быстрой передачи SDO для доступа ко всем параметрам источника питания переменной частоты.
• Поддержка аварийного протокола: отправляются сообщения о чрезвычайной ситуации, когда источником питания переменной частоты генерируется сигнал тревоги или предупреждение.

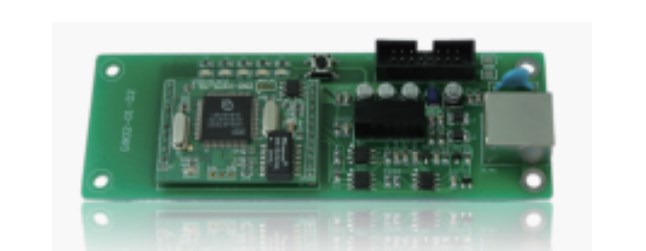

4. Плата адаптера Ethernet

• Адаптивный Ethernet-интерфейс 10/10 000 Mбит/с.
• Поддержка AUTO MDI/MDIX, перекрестных и прямых кабелей.
• Произвольная установка скорости передачи между 300бит/с и 1,152Mбит/с.
• Доступные режимы включают TCP-сервер, TCP-клиент, UDP и Real COM-драйвер и другие режимы работы, выбираемые рабочие порты, целевые IP-адреса и порты.
• Встроенный веб-сервер с простой настройкой с помощью веб-страницы.
• Поддержка DNS для коммуникаций через доменные имена.
• Гибкие настройки кадрирования последовательных данных для удовлетворения различным требованиям к размеру пакета.
• Поддержка чтения и записи параметров источника питания переменной частоты для быстрого реагирования на требования потребителей для управление и доступом к источнику питания переменной частоты.
