Электронные блоки питания USHIO (полностью)
УФ-системы USHIO –
от ламп до источников питания и электрооборудования
Что такое УФ-лампы?
УФ-излучатели, часто называемые УФ-лампами, относятся к семейству разрядных ламп. В отличие от ламп с филаментами, УФ-лампы содержат два электрода, между которыми происходит разрядная дуга. Расстояние между ними также описывается как длина дуги.
УФ-излучатели заполнены ртутью и инертным газом (в основном аргоном). Добавляя дополнительные вещества можно изменять спектр. Данный процесс называется легированием, а УФ-излучатели, подвергшиеся этому процессу, являются, так называемыми, допированными эмиттерами.
Ультрафиолетовые лампы используются для широкого круга применений, таких как отверждение и покрытие поверхностей, красок и лаков. Они также используются для запуска химических реакций, дезинфекции и других промышленных применений. Ультрафиолетовые лампы обеспечивают быстрое, простое и эффективное решение без использования растворителей.

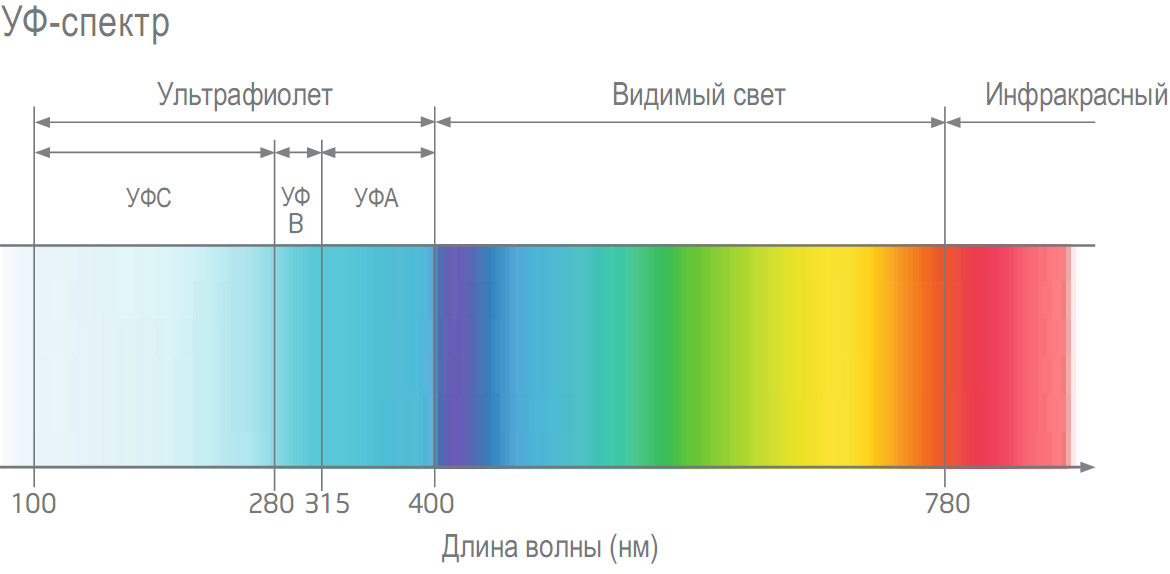

Что такое УФ-излучение?
УФ-излучение является электромагнитным излучением, невидимым для человеческого глаза из-за короткой длины волны. Тем не менее, энергмя УФ-излучения является значительной и может использоваться в различных процессах:
УФ-A ИЗЛУЧЕНИЕ
Хорошо подходит для обработки клеев, тампонажных составов и полиэфирных смол.
УФ-B ИЗЛУЧЕНИЕ
Применимо для производства витамина D и фотобиологических процессов.
УФ-C ИЗЛУЧЕНИЕ
Хорошо подходит для отверждения лаков и красок, а также для дезинфекции.
Ультрафиолетовое излучение является универсальным и в каждом конкретном случае зависит от используемой конструкции лампы, легирования и кварцевого стекла.

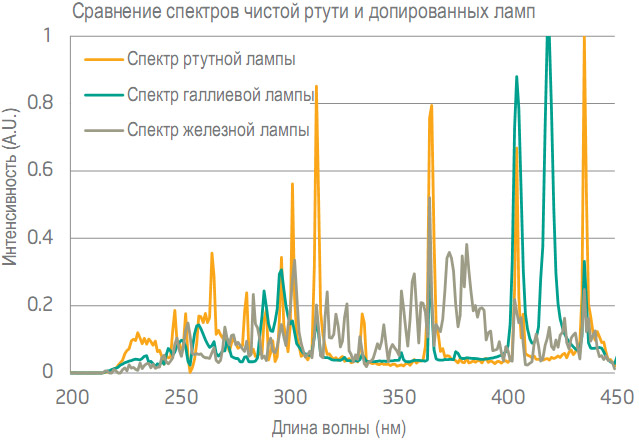

На графике показаны три наиболее часто используемых типа: ртутные, легированные железом и легированные галлием лампы.
Данные особенности делают кварцевое стекло идеальным выбором для ультрафиолетовых ламп.
USHIO: Где настраивается качество
В области УФ-излучения большинство продуктов настраивается, так как для каждого применения требуется специфическая обработка. Именно поэтому USHIO - лидер мирового рынка в области современных осветительных технологий, предлагает не только ультрафиолетовые лампы, но и источники питания, УФ-модули для различных применений и электрооборудование для различных процессов.
С нашей командой специально обученных инженеров мы разрабатываем, производим и тестируем все наши устройства в USHIO в Германии. Мы также разрабатываем индивидуальные решения в сотрудничестве с нашими клиентами для достижения идеального соответствия.

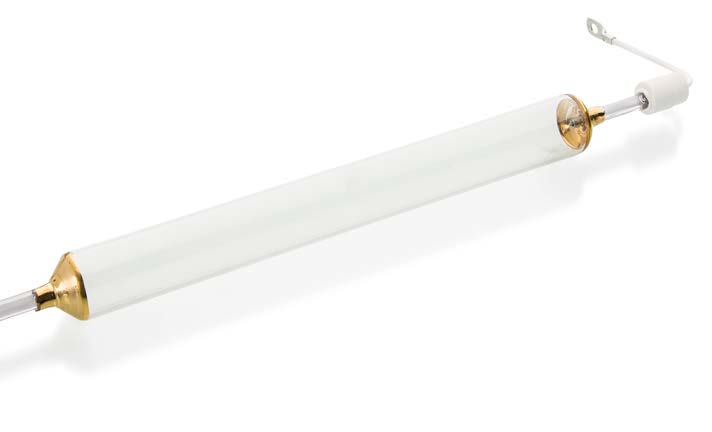

Особенности ультрафиолетовых ламп USHIO:
- Имеются лампы с длиной до 2,7 метра.
- USHIO может производить сжатые излучатели с преимуществом меньшей общей длины при одинаковой длине дуги.
- Уникальной особенностью УФ-излучателей USHIO является простая технология подключения.
Благодаря этой технологии замена ламп - даже индивидуально настроенных - происходит чрезвычайно быстро и легко. Данная подключаемая система индивидуально настраивается и сочетает удобство и функциональность.
Эмиттер электрически соединен и механически закреплен. - USHIO предлагает технологию быстрого запуска для излучателей мощностью до 10 000 Вт, которая описывает специальную конструкцию излучателя. После включения эмиттера требуется только 3-5 секунд для запуска.
Поскольку большинство УФ-ламп настраиваются, то это только некоторые УФ-лампы, предлагаемые USHIO.

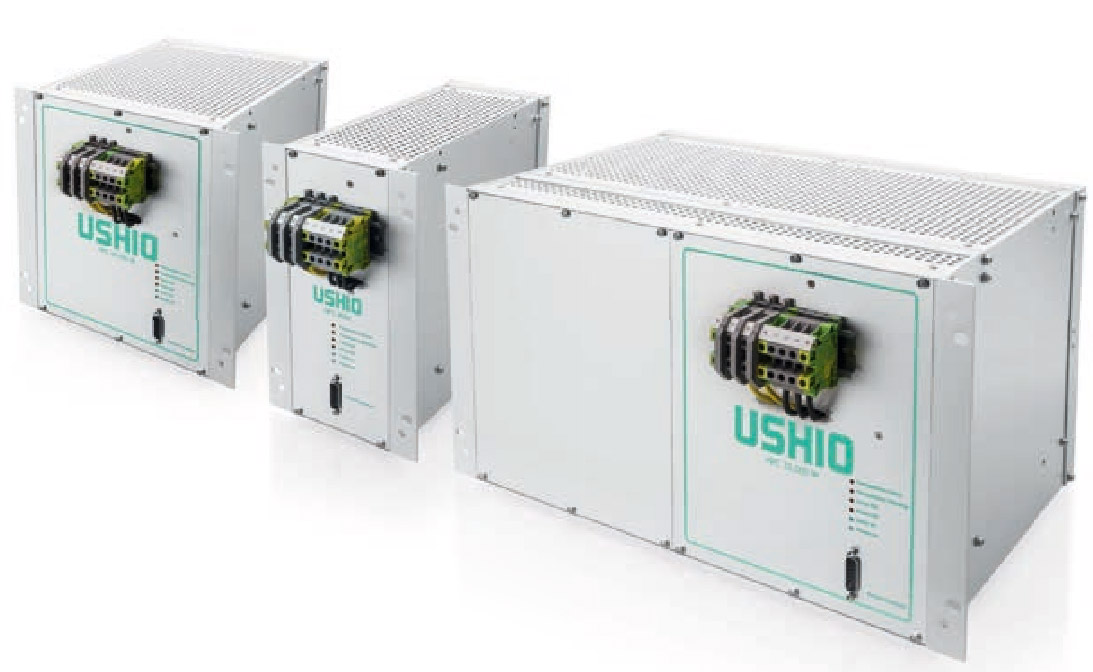

Включи это -
с электронными блоками питания
Электронные блоки питания USHIO предназначены для работы с УФ-лампами. Существуют большие и малые типы блоков питания со следующими характеристиками:
- Разработано и произведено в Германии
- Компактная конструкция
- Стабильная работа при любой мощности - от низкой до максимальной
- Конструкция с интегрированным воспламенителем
- Установка в стойку для 19-дюймовых модулей
- Защита от короткого замыкания, температурный контроль, контролируемый выход
- Подключение трехфазного питания без N-проводника
- Выходной диапазон от 1 до 36 кВт с равной активацией
- Бесступенчатая регулировка мощности
- Управление сетью через конвертер HFC-ETH
- Опциональная защита от перенапряжения
- Наружная, регулируемая вручную панель управления
Выбор наиболее распространенных устройств
| Маркировка устройства | Ток лампы (среднеквадратичное значение) | Напряжение лампы (среднеквадратичное значение) | Мощность лампы | Масштабирование токового напряжения, соответствующего 10 В вывода 13/14 | Корпус | Масса |
|---|---|---|---|---|---|---|
| HFC3000 D12 | 20 | 350 | 3 500 | 20A - 600 В | Blech-D-sub | 2.7 |
| HFC3000 D16 | 15 | 450 | 3 500 | 20A - 600 В | Blech-D-sub | 2.7 |
| HFC3000 D22 | 11 | 600 | 3 500 | 20A - 600 В | Blech-D-sub | 2.7 |
| HFC4000 D12 | 20 | 350 | 4 000 | 20A - 600 В | Blech-D-sub | 2.7 |
| HFC4000 D16 | 15 | 450 | 4 000 | 20A - 600 В | Blech-D-sub | 2.7 |
| HFC4000 D22 | 11 | 600 | 4 000 | 20A - 600 В | Blech-D-sub | 2.7 |
| HFC4000 D12 | 20 | 350 | 4 000 | 20A - 600 В | 19“ / 4 | 2.7 |
| HFC4000 D16 | 15 | 450 | 4 000 | 20A - 600 В | 19“ / 4 | 2.7 |
| HFC4000 D22 | 11 | 600 | 4 000 | 20A - 600 В | 19“ / 4 | 2.7 |
| HFC8000 Z12-7 | 20 | 700 | 8 000 | 20A - 1200 В | 19“ / 4 | 6 |
| HFC8000 Z16-4 | 30 | 450 | 8 000 | 40A - 600 В | 19“ / 4 | 6 |
| HFC8000 Z16-9 | 15 | 900 | 8 000 | 20A - 1 200 В | 19“ / 4 | 6 |
| HFC8000 Z22-6 | 22 | 600 | 8 000 | 40A - 600 В | 19“ / 4 | 6 |
| HFC8000 Z22-12 | 11 | 1 200 | 8 000 | 20A - 1 200 В | 19“ / 4 | 6 |
| HFC12000 Z12-10 | 20 | 1 050 | 12 000 | 20A - 1 800 В | 19“ / 2 | 8 |
| HFC12000 Z16-14 | 15 | 1 350 | 12 000 | 20A - 1 800 В | 19“ / 2 | 8 |
| HFC12000 Z22-6 | 33 | 600 | 12 000 | 60A - 600 В | 19“ / 2 | 8 |
| HFC12000 Z22-18 | 11 | 1 800 | 12 000 | 20A - 1 800 В | 19“ / 2 | 8 |
| HFC16000 Z12-7 | 40 | 700 | 16 000 | 40A - 1 200 В | 19“ / 2 | 10 |
| HFC16000 Z12-14 | 20 | 1 400 | 16 000 | 20A - 2 400 В | 19“ / 2 | 10 |
| HFC16000 Z16-9 | 30 | 900 | 16 000 | 40A - 1 200 В | 19“ / 2 | 10 |
| HFC16000 Z16-18 | 15 | 1 800 | 16 000 | 20A - 2 400 В | 19“ / 2 | 10 |
| HFC16000 Z22-12 | 22 | 1 200 | 16 000 | 40A - 1 200 В | 19“ / 2 | 10 |
| HFC16000 Z22-24 | 11 | 2 400 | 16 000 | 20A - 2 400 В | 19“ / 2 | 10 |
| HFC20000 Z12-17 | 20 | 1 750 | 20 000 | 20A - 3 000 В | 19“, 84TE | 14 |
| HFC20000 Z16-22 | 15 | 2 200 | 20 000 | 20A - 3 000 В | 19“, 84TE | 14 |
| HFC20000 Z22-30 | 11 | 3 000 | 20 000 | 20A - 3 000 В | 19“, 84TE | 14 |
| HFC24000 Z12-21 | 20 | 2 100 | 24 000 | 20A - 3 600 В | 19“, 84TE | 16 |
| HFC24000 Z16-14 | 30 | 1 350 | 24 000 | 40A - 1 800 В | 19“, 84TE | 16 |
| HFC24000 Z16-27 | 15 | 2 700 | 24 000 | 20A - 3 600 В | 19“, 84TE | 16 |
| HFC24000 Z22-18 | 22 | 1 800 | 24 000 | 40A - 1 800 В | 19“, 84TE | 16 |
| HFC24000 Z22-36 | 11 | 3 600 | 24 000 | 20A - 3 600 В | 19“, 84TE | 16 |
| HFC28000 Z12-24 | 20 | 2 450 | 28 000 | 20A - 4 200 В | 19“, 84TE | 18 |
| HFC28000 Z16-31 | 15 | 3 150 | 28 000 | 20A - 4 200 В | 19“, 84TE | 18 |
| HFC28000 Z22-42 | 11 | 4 200 | 28 000 | 20A - 4 200 В | 19“, 84TE | 18 |
| HFC32000 Z12-14 | 40 | 1 400 | 32 000 | 40A - 2 400 В | 19“, 84TE | 20 |
| HFC32000 Z12-28 | 20 | 2 800 | 32 000 | 20A - 4 800 В | 19“, 84TE | 20 |
| HFC32000 Z16-18 | 30 | 1 800 | 32 000 | 40A - 2 400 В | 19“, 84TE | 20 |
| HFC32000 Z16-36 | 15 | 3 600 | 32 000 | 20A - 4 800 В | 19“, 84TE | 20 |
| HFC32000 Z22-24 | 22 | 2 400 | 32 000 | 19“, 84TE | 20 | |
| HFC32000 Z22-48 | 11 | 4 800 | 32 000 | 20A - 4 800 В | 19“, 84TE | 20 |
| HFC36000 D12-31 | 20 | 3 150 | 36 000 | 20A - 5 400 В | специальный корпус | 22 |
| HFC36000 D16-40 | 15 | 4 050 | 36 000 | 20A - 5 400 В | специальный корпус | 22 |
| HFC36000 D22-18 | 33 | 1 800 | 36 000 | 60A - 1 800 В | специальный корпус | 22 |
| HFC36000 D22-54 | 11 | 5 400 | 36 000 | 20A - 5 400 В | специальный корпус | 22 |
Это больше, чем лампа
Это целая система
USHIO поставляет не только точно настроенные, долговечные ультрафиолетовые лампы и головки, но и целые системы. Мы предлагаем как стандартные системы с воздушным охлаждением, так и высокоинновационные системы с водяным охлаждением. Последние - это идеальный и высокоэффективный выбор в условиях ограниченного пространства.
Поскольку мы никогда не рассматриваем головку отдельно, а только как компонент системы, то наша цель состоит в том, чтобы сделать ее максимально удобной для вас. USHIO стремится выполнять самые специфические требования заказчика и убедиться, что интеграция в существующую систему проста насколько возможно. Это обеспечивается комбинацией высококачественных ламп USHIO, блоков питания USHIO и электрооборудования.
Примеры передового опыта
Серия JetHead USHIO
Серия JetHead представляет высококачественную линию УФ-головок с воздушным охлаждением для УФ-отверждения. Общирный ассортимент головок в сочетании с разнообразием УФ-ламп гарантирует подходящее решение для любых нужд.
Мы предлагаем головки ...
- с поворотными жалюзи и без них
- с параболическими, эллиптическими или круглыми отражателями
- для вертикальных и горизонтальных положений лампы
- различной длины для соответствия требованиям заказчика
Головки USHIO соединены со стандартными разъемами, что упрощает их установку и замену. Конструкция наших головок является надежной, поэтому почти не требуется техническое обслуживание. Кроме того, мы гарантируем, что можно легко и быстро заменить лампу с использованием стандартных инструментов для всех наших головок.
Преимущества JetHead на первый взгляд:
- Высококачественные УФ-головки, разработанные и произведенные в Германии
- Широкий ассортимент продукции
- Оптимизированная система для высокоскоростного отверждения
- Простая интеграция с любой системой за счет модульной конструкции
- Прочная конструкция для высокой надежности и минимальной поддержки
- Точно настроенные термические условия для обеспечения стабильной работы ламп
- Легкая замена ламп
- Опциональная возможность использования ИК-фильтра
- Головки могут работать с различными типами УФ-ламп (Ga, Fe, образование или исключение озона), таким образом, изменение типа лампы возможно без замены головки
От базовой до микро ...
Базовая серия JetHead
Серия JetHead Basic - это простой и экономичный вход в бизнес, связанный с УФ-отверждением. Надежные головки доступны с различными отражателями, такими как эллиптические и параболические. Они могут работать с УФ-лампами с различным заполнением.
Как и все головки USHIO, головки базовой серии имеют точную регулировку температуры, что обеспечивает длительный срок службы лампы и небольшие спектральные выделения.
Преимущества:
- Сокращение издержек
- Прочная конструкция
- Простота интеграции
- Быстрая замена ламп
Микро-серия JetHead
Недавно разработанная система JetHead 5000, также называемая микро-серией JetHead, основана на новой революционной комбинации водяного охлаждения и спектральной фильтрации. Она очень эффективна и испускает холодное УФ-излучение с уменьшенной ИК-составляющей. По сравнению с другими головками аналогичной УФ-мощности, микро-серия JetHead имеет наименьшие габариты на рынке, открывая совершенно новые возможности.
Как это работает
Микросистема JetHead использует эффект воды, поглощающий ИК-излучение, за счет воды, текущей в двойной стеклянной трубке вокруг УФ-лампы. Поскольку большая часть тепловой энергии поглощается непосредственно холодной водой, то больше нет риска перегрева и не требуются большие воздушные шланги или вентиляторы. Кроме того, корпус УФ-головки становится тепловатым во время работы, поэтому тепловые проблемы больше не актуальны для установки.
Благодаря холодному УФ-излучению тепловая нагрузка на печатные подложки может быть сведена к минимуму, а охлаждающие цилиндры могут быть исключены из установок УФ-отверждения.
Таким образом, новые системы дешевле, а модернизация УФ-отверждения в существующих системах значительно упрощается.
Преимущества:
- Наименьший размер на рынке
- Холодный корпус и ультрахолодное ультрафиолетовое излучение
- Возможность исключенияохлаждающих цилиндров
- Простота интеграции в существующие системы
- Значительное сокращениетепловой нагрузки на печатную подложку
- Надежность при очень высоком качестве, разработка и изготовление одной компанией
- Доступная мощность излучения от 120 Вт/см до 400 Вт/см
Узнайте больше о наших инновациях

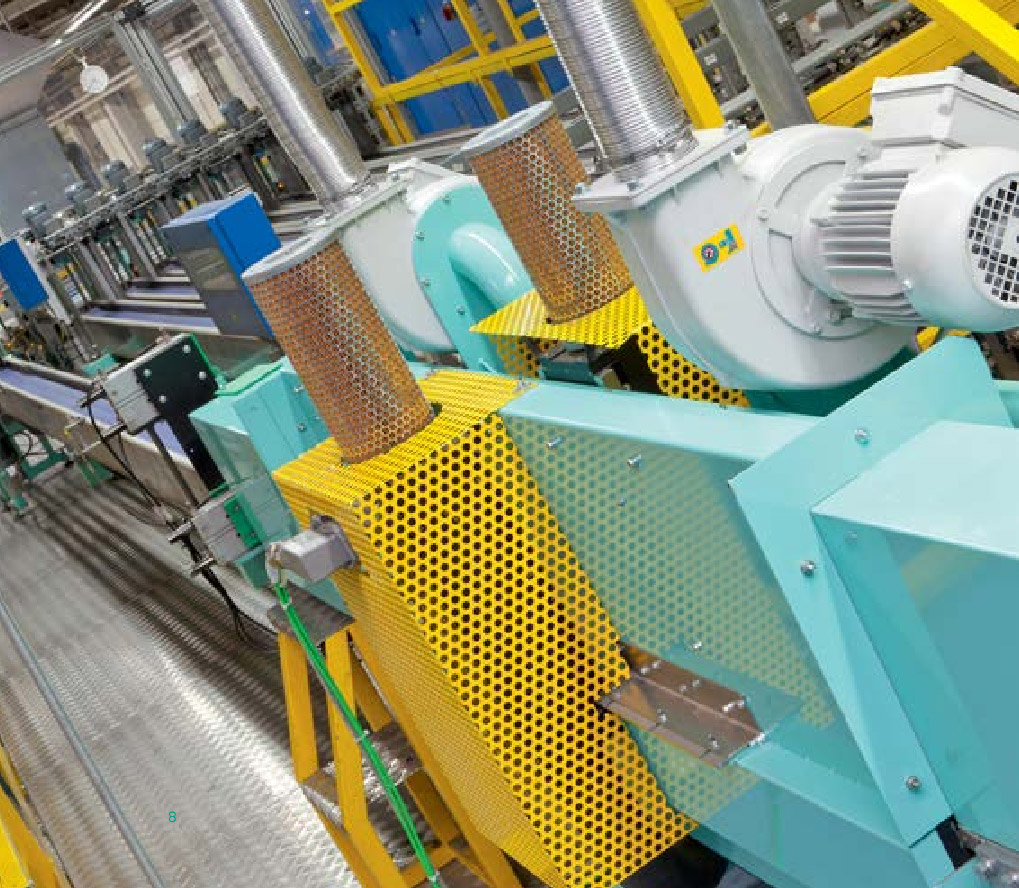

Ультрафиолетовые стерилизаторы USHIO
Наши инновационные дезинфекционные и стерилизационные устройства используют высококачественные УФ-лампы среднего давления для достижения высокой удельной мощности. Мы производим очень компактные стерилизационные УФ-головки, легко интегрируемые в существующие системы. Головка и электрооборудование являются отдельными компонентами, которые могут быть выбраны для любой конкретной ситуации, что обеспечивает гибкую интегрируемость систем.
Наши системы, безусловно, являются самыми компактными на рынке, обеспечивающими очень хорошую эффективность стерилизации, которые тестируются и документируются независимыми сторонними лабораториями. Каждая система спроектирована так, чтобы вписываться в существующую систему безопасности и контроля, а также в действующее оборудование. Кроме того, конструкция устройства является нейтральной, стильной и надежной
УФ-лампы в наших дезинфицирующих устройствах работают в идеальных температурных условиях: наша оптимизированная и эффективная технология охлаждения позволяет использовать имеющуюся чистую подачу сжатого воздуха без пыли, при этом требуется очень малое количество воздуха (10-50 л/мин при нормальном давлении). При отсутствии сжатого воздуха, необходимо установить только небольшие и эффективные вентиляторы.
Наша непревзойденная стерилизационная УФ-головка
УФ-головка для нашей системы дезинфекции и стерилизации применима при производстве ПЭТ-бутылок. Она сконструирована таким образом, что ее можно установить на обычные выдувные машины, для дезинфекции бутылок сверху в конце производственного процесса. Таким образом, ПЭТ-бутылка продувается и дезинфици-руется всего за один проход. Кроме стерилизационных устройств для ПЭТ-бутылок, имеются также устройства для крышек.
Кроме того, стерилизационная УФ-головка USHIO минимизирует тепловую нагрузку на дезинфицируемые продукты. Благодаря высокому качеству конструкции и превосходным компонентам практически не требуется техническое обслуживание. Замена лампы может быть выполнена быстро и легко.
О компании USHIO
За пределами видимого спектра
USHIO завоевала всемирную известность благодаря разработке продуктов, которые соединяют современные технологии и конструкции для освещения с конкретными потреб-ностями ведущих компаний в самых различных областях: от кинопроекции, полупроводников и офисной автоматизации до биотехнологии или медицины. Имея около 5 700 сотрудников и ежегодный оборот почти в 1,5 млрд Евро, группа USHIO является одним из ведущих мировых поставщиков высокотехнологичных продуктов для освещения. Большинство УФ-продуктов USHIO разрабатывается и производится в Германии. Наше высокотехнологичное производство и система менеджмента качества соответствует требованиям стандартов серии ISO 9001.
Спектральные решения USHIO включают широкий диапазон газоразрядных и галогенных ламп, предназначенных для удовлетворения конкретных потребностей при различных применениях. Положитесь на наш опыт и инновационную мощь, и вы убедитесь в наших спектральных решениях, сервисах и устройствах.
